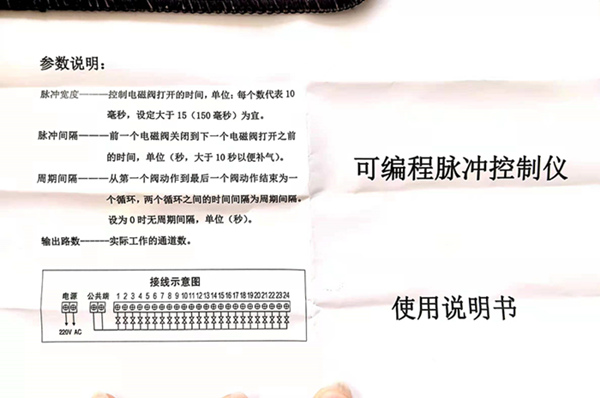

脉冲控制仪接线图

1. 脉冲控制仪接线方式

   20路接线方式

2. L       N      共     1       2       3       4       5       6       7       8       9       10     …     20


4. ‘电源’端子为220v输入，‘公共端’端子为脉冲阀输出接线公共线，‘1-12’依次按顺序接脉冲阀，‘运行信号’和‘AB’不用接。L端接电源火线，N端接电源零线，公共端就相当于各门电磁脉冲阀的回路。

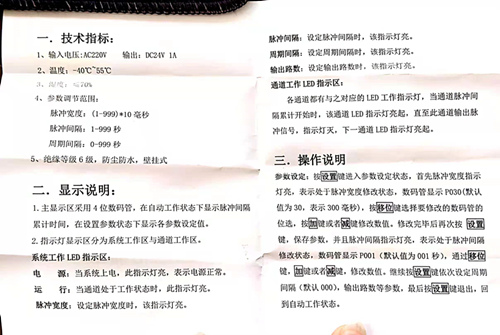

5. 1、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可。

6. 2、脉冲周期设置：（单位：0分钟；   大值为99分钟）按功能键,使周期指示灯亮,旋转设置键直接调节到所需时间即可。

7. 3、脉冲间隔设置：（单位：1秒；   大值为99秒）按功能键,使间隔指示灯亮,旋转设置键直接调节到所需时间即可。

8. 5

   4、脉冲宽度设置：（单位：0.01秒；   大值为0.99秒）按红色功能键,使脉宽指示灯亮,旋转黑色设置键直接调节到所需时间即可。
