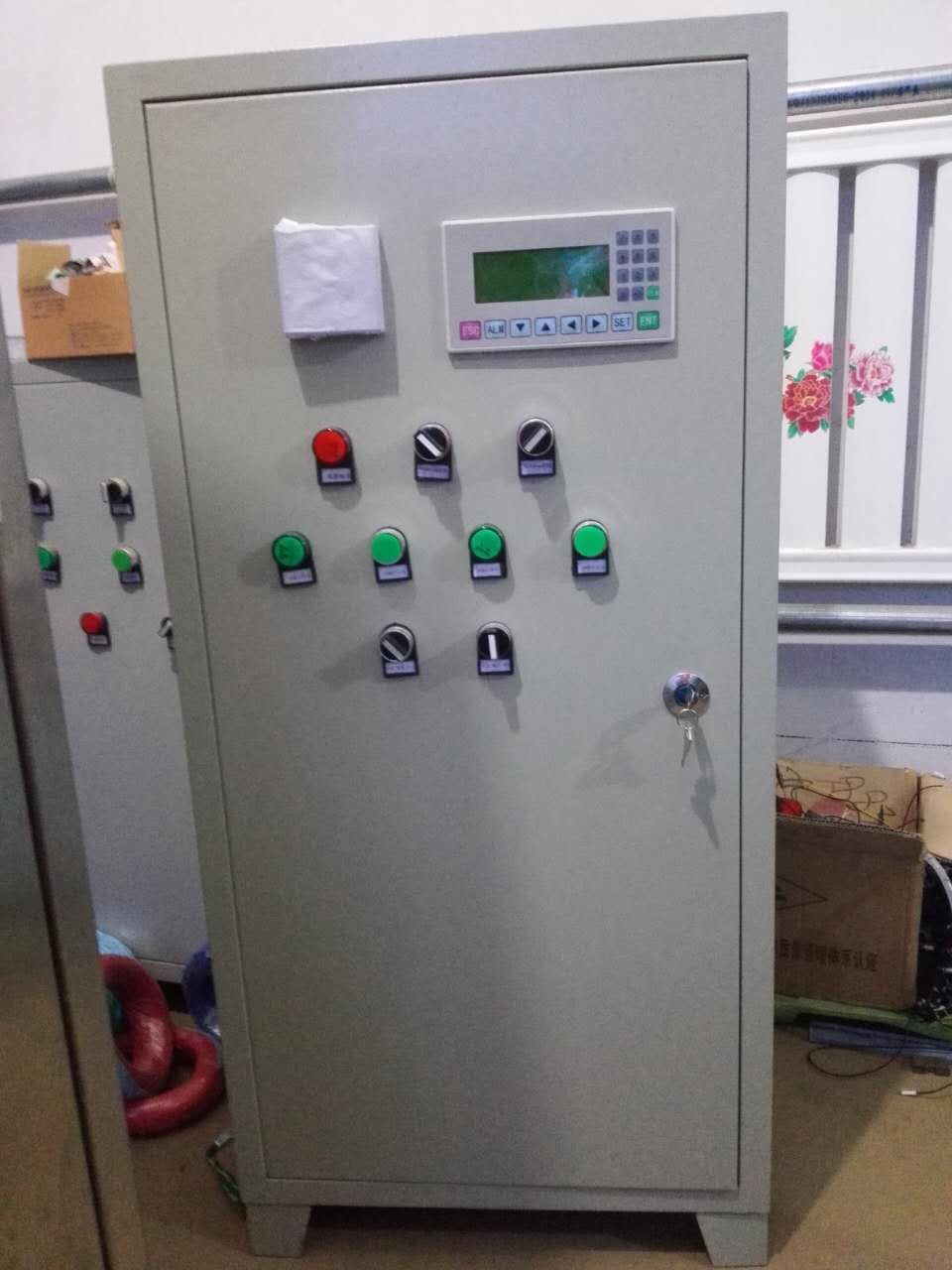

西门子可编程控制柜配电箱

发布时间:2019-01-07  发布者:创蓝环保

一般来说,电器柜讲究EMC,也就是布局要合理,要能防电磁干扰,所以像PLC等需要电气隔离,要远离高压线路和电磁干扰的线路,比如空开,变频器等。

电气设计的电气柜,条件允许,分成两个。一个放进动力线的元器件,包括空开,接触器,变压器,变频器,相序检测,过压欠压过流接地等检测元件;另一个控制柜就放低压的进控制线路的元器件,包括PLC,中间继电器,开关电源,端子排,电磁阀等。

如果条件不允许,只能放进一个电气柜,那么要PLC等易干扰元件远离动力线,或者交叉走线,比如动力线走底板的左边,控制线走底板的右边,或者空开等全部放底板的中下面,PLC等全部放底板的中上面,也就是动力线走下面,控制线走上面,了电磁干扰。

西门子PLC控制柜组成部分一般有:

1:空开:一个总的空气开关,这个是整个柜体的电源控制。相信每个柜子都   要有的一个东西。

2PLC:这个要根据工程需要选择。打个比方如果工程小,可以直接就是一个一体化的PLC ,但如果工程比较大可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)

324VDC的电源:一个24VDC的开关电源,大多数的PLC都是自带24VDC的电源,根据是否确实需要来定是否要这个开关电源。

4:继电器:一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。打个比方,如果你PLC的输出口带电是24VDC的,但是你的控制回路里画的图 需要PLC供的节点却是220VAC的,那么你就   在PLC输出口加上一个继电器,即指令发出时 继电器动作,但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

5:接线端子:这个肯定是每个柜子都   的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本就是需要这些玩意,如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要PLC接位机,可能就需要增加交换机什么的。视情况而定。

PLC控制柜可完成设备自动化和过程自动化控制,实现   的网络功能,性能稳定、可扩展、抗干扰强等特点,是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等,满足用户要求,并可搭配人机界面触摸屏,达到轻松操作的目的。设备   可与DCS总线上位机 modbusprofibus等通讯协议的数据传输;工控机、以太网等实现的控制和监控。

创蓝环保(该公司致力于自动化系统集成、信息化系统、DCS系统、PLC系统、低压配电柜成套、变频软起柜等传动系统。

控制柜的组成部分:

1.柜体

做工的PLC柜体是整套PLC控制系统的外部形象,既要经济实惠,又要   大气上档次,   要兼顾   、防尘、结构合理便于元件安装的要求。

2.空气开关

1AC220V总电源开关,这是每台PLC控制柜   的。如外部仪表、用电设备电源需要从PLC柜送出,则每个回路应单路配置1个电源开关。

2DC24V电源总开关,这是每台PLC控制柜   的。如外部仪表、用电设备电源需要从PLC柜送出,则每个回路应单路配置1个电源开关。

3)动力电源总开关,如果PLC控制柜内还安装有接触器、变频器等设备,这个开关是   的。

3.汇线槽

汇线槽用于PLC柜内布线用,汇线槽规格大小由柜内线缆数量决定。

4.DC24V开关电源

大部分PLC自带DC24V电源,如果需要DC24V电源回路较多,则   单独配置输入AC220V/输出DC24V   开关电源模块。

5.可编程序控制器(PLC

可编程序控制器PLC   通常根据工程需要选择,性能稳定、运行、、简洁实用和、便于扩展和兼容性强是选择PLC的基本要素。如果工程比较大或重要场合还需要考虑PLC冗余(也就是两套交替使用)。

6.中间继电器

PLC控制柜内可编程序控制器DO输出原则上不直接入外部控制回路,应由中间继电器(如欧姆龙   ,线圈电压DC24V)中转,有利于延长PLC DO输出模块使用寿命和   性。中间继电器触点数量按需要选择两常开/两常闭类型或四常开/四常闭类型中间继电器。

7.接线端子

接线端子数量由输入和输出回路数量决定。

8.信号隔离器和配电器

现场两线制变送器信号通过配电器转换为4-20mA信号送入可编程序控制器AI输入端;外部4-20mA0-5V0-20mA等各种信号通过通过信号隔离器转换为4-20mA信号送入可编程序控制器AI输入端。使用信号隔离器和配电器可以提高整个系统抗干扰能力和系统稳定性能。

9.   栅

可编程序控制器AO输出或DI输出如需要送至危险区域,则应按要求选配相应   栅。

10.其他设备

PLC柜内通常还会配置接触器、按钮、变频器、交换机、人机界面触摸屏等设备,视工程技术要求而定
