DMF-Y-76S嵌入式电磁脉冲阀结构

发布时间:2019-08-30  发布者:创蓝环保

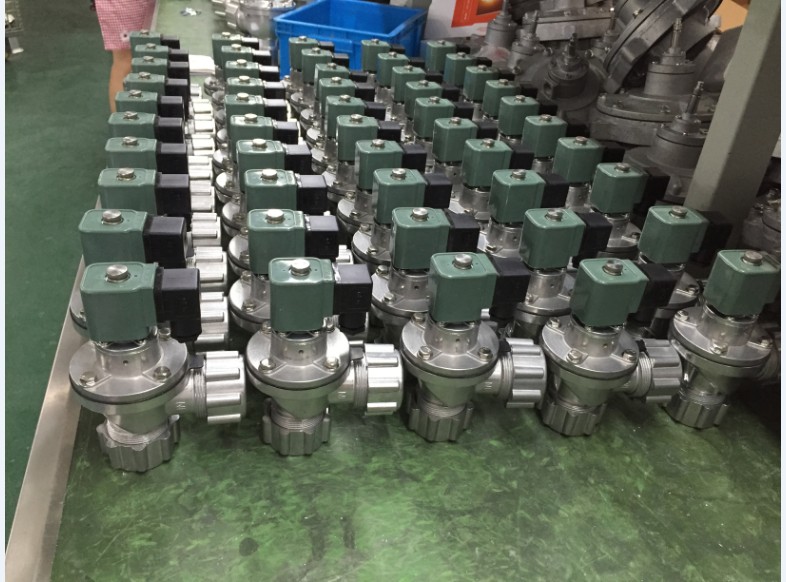

嵌入式DMF-Y-76S电磁脉冲阀 3寸大口径脉冲阀DMF-Y-76S

一、产品概述

DMF-Y-76S电磁脉冲阀为淹没式阀(亦称嵌入式阀),它直接安装在分气箱上,具有   的流通特性。压力损失有所下降,适合于气源压力较低的工作场合。全部选用   的   成品膜片,膜片组件在制造过程中全部检查,合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以除尘器的处理能力和收尘效率。由于淹没式阀是与分气箱组合在一起的,因此分气箱的制造质量重要,除了符合JB10191-2000《袋式除尘   要求,脉冲喷吹类袋式除尘器用分气箱》的要求外,还应附合平行度、平面度、同心度和垂直度等各点要求,否则不仅造成泄漏,浪费能源,严重的还将危及人身、设备   ,特别提请用户主意。

二、产品技术参数

阀门标称尺寸

进出口内径尺寸

隔膜数量

流动系数
Kv     Cv

10

10mm

3/8”

1

2.5

2.9


20

20mm

¾”

1

12

14


25

25mm

1”

1

20

23


35

40mm

1.5”

1

36

42


45

40mm

1.5”

2

44

51


50

50mm

2”

2

91

106


62

62mm

2.5”

2

117

136


76

76mm

3”

2

144

167


阀门应用压力范围:30860 kPa

阀门应用温度范围:Nitrile隔膜和密封件:-40℃~82℃

Viton隔膜和密封件:-29℃~232

三、电磁脉冲阀的特点:

1.流体阻力小,密封面受介质的冲刷和侵蚀小。

2.开闭较省力。

3.介质流向不受限制,不扰流、不降低压力。
