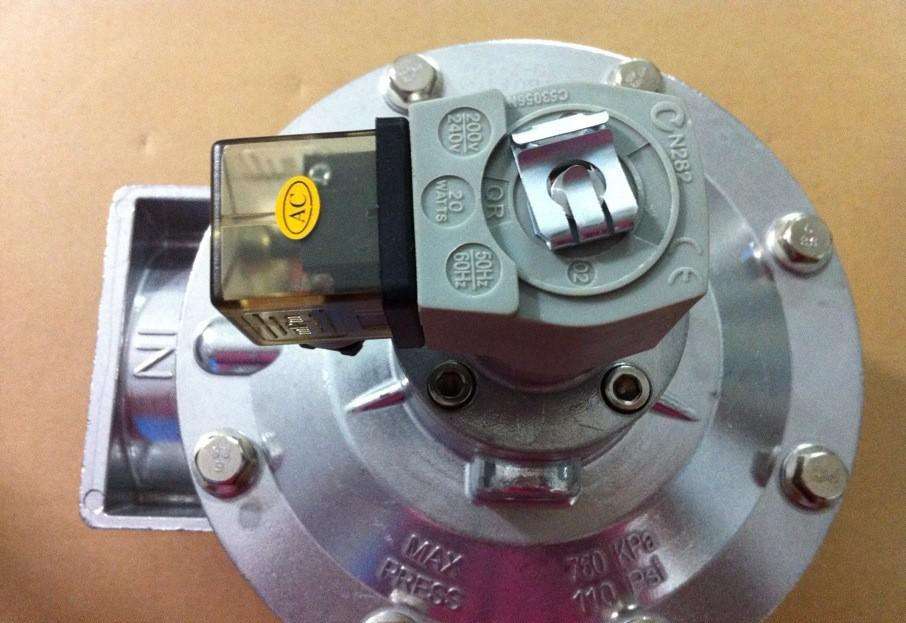

MAX 760Kpa PRESS 110PSI电磁脉冲阀

发布时间:2017-08-31  发布者:创蓝环保

电磁脉冲阀是脉冲喷吹清灰装置的执街上机构和关键部件,主要分直角式、淹没式和直通式三类,值得注意的是国产脉冲阀的工作压力;直角阀和直通阀为0.4-0.6MPa;   产品不管哪一种阀,工作压力范围均是0.4-0.6MPa,两类阀没有承受压力和应用压力高低的区别。

1.直角式脉冲阀构造与工作原理。直角式脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时气室压力将膜片紧贴阀的输出口,脉冲阀处于“关闭”状态。脉冲控制仪的电信号使电磁脉冲阀的衔铁移动,阀后气室放气孔打开,后气室声带失压,膜片后移,压缩空气能过阀输出口喷吹,脉冲阀处于“开启”状态。压缩空气瞬间从阀内喷出,形成喷吹气流。TMF-Z(DMF-Z)直角式电磁脉冲阀技术参数如下:适应环境:温度-10 55℃;相对于湿度不大于85%。

2.淹没式脉冲阀构造原理。淹没式脉冲阀采用淹没于气包中的安装方法,故称淹没式。它与其他结构形式比较,减少了流道阻力,降低了喷吹气源压力,因而能适用于压低的场合,且可降低能源消耗和延长膜片寿命。

3.直通式脉冲阀的构造特点是空气进出口   线在一条直线上,故称直通阀,脉冲阀膜片把脉冲阀分为前、后两个气室,接通压缩空气时脉冲阀处于关闭状态,开启动作原理与直角阀相同,只是气流喷射时的流动方向不同。直通式脉冲阀的优点就是安装方便,常用于是气箱脉冲除尘器;缺点是气流经过阀体阻力较大

MAX 760Kpa PRESS 110PSI电磁脉冲阀是一种性能非常高的隔膜阀,阀体直接安装在气包外壁上。它时一款连接口径是二寸半直角形电磁脉冲阀,适用于除尘器,特别是逆吹风脉冲清灰过滤系统包括各种滤袋、滤筒、扁袋、陶瓷管和金属纤维滤袋。

结构:

阀体和闷头螺母: 压铸铝合金

推杆:302 SS 不锈钢

衔铁:430FR SS 不锈钢

密封圈: Nitrile 或 Viton (增强型隔膜)

弹簧: 304SS  螺丝:302SS

喷吹出口: 40 镀锌锻钢管

隔膜座: PA-6 (型号 25 和 40MM 标准配置),

技术资料参数表

操作:

建议脉冲宽度: 50-500 ms

建议脉冲间隙: 1 分钟或以上

维护:

在系统维护前确保所有系统部件已   卸压并截断电源直到阀门   安装好后才可以打开电源,增加气压。

每年都应例行检查隔膜与电磁先导阀,使其保持完好无损。

安装方法

(1)MM 阀直接安装在气包外壁的法兰座上,喷吹管横穿过气包,按照高原图纸所示进行安装。

(2)按照阀门说明书配对适当的喷吹管和安装件,尽量避免将阀门倒装在气包的底部。

(3)如果阀门配置出气管和闷头连接器,闷头连接器仅用于密封用途,不可以作为结构支撑部件用途。

不可以单独依靠闷头连接器固定喷吹管和气包。喷吹管和气包都   另外独立固定。

(4) 拧紧闷头螺母,扭力为 20 Nm。

(5)拧紧出气管,扭力为 20 Nm。

(6) 连接控制电线到每个 CA 电控阀的接线座中,注意入线口不能朝上防止雨水流入。或者通过接头和

一段尼龙管连接 RCA 气控阀和电磁组装盒。

(7) 确保提供的压缩气气源干净及干燥。

(8)给气包系统提供适中的气压并检查是否有安装泄漏(可刷上肥皂水,检查接口是否产生气泡)。

(9)对系统进行压力充气(阀门的耐压范围是 0.3~8.6 bar),建议对气包充气压力 8 公斤。

(10) 测试脉冲阀的喷吹次序,测听所有的先导阀是否操作正常,脉冲喷吹声音是否清脆。
