卸灰阀结构与型号知识普及

发布时间:2018-01-26  发布者:创蓝环保

卸灰阀从材质区分:不锈钢卸灰阀设计理念:

不锈钢卸灰阀的合金元素:不锈钢卸灰阀资料中含有合金元素如:镍、钼、钛、铌、铜、氮等,以满足不一样品种用途关于不锈钢组织和性能的要求,比正常钢性好,表面难看,毋庸表面处理,光洁度高焊接性能好,占有无磁或者许弱磁性,角度高的优点。

不锈钢卸灰阀集性能、外观和使用特性于一身,耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀,可用在食品,医药,化工等行业,有链传动和直连式两个系列,进出料口分圆形法兰和方形法兰两种,用户可根据需要自行选择。

不锈钢卸灰阀设计优良,适合性强。收到广大工业化工业的重用,不锈钢卸灰阀使用维修8点注意事项:

1不锈钢卸灰阀主轴在前者装配有填料箱,密封功能较为,同时在轴承座中装配械密封机器,因此大量的透露不可以够够泛起、而小量的漏可以通过透露管口排出吸引。在末尾运行年终有少量透露是正常的,在通过   时间密封面跑合后透露将会减少或者许休止。

2、输送介质传到不锈钢卸灰阀的前盖和轴承上的热量,由前盖和轴承座的表面散热,使轴承座的气驯良应于轴密封功能的温度。因此选择不锈钢卸灰阀的拆卸位置时,要使前盖和轴承座的热量便于疏散,不泛起任何蓄热现象。

3、不锈钢卸灰阀轴承座中装配有两个球轴承,靠不锈钢卸灰阀的叶轮侧的一个球轴承用所输送的资料润滑,靠联轴器侧的一个球轴承则用高温润滑脂润滑:每个球轴承在运行300小时当前,   拆下用柴油清洗干净后,检查接触面是否破坏,如有破坏,   换新的轴承。靠叶轮侧的球轴承拆卸时,不锈钢给料阀有防尘盖的一侧要朝向叶轮拆卸,开机前注入导热油光滑。靠联轴器侧的球轴承,用复合钙基高温润滑脂(ZFG4),该轴承重新拆卸时,有防尘盖的一侧异常要朝向叶轮侧拆卸,拆卸时充填润滑脂(约1/2球轴承与壳体的范畴)。在轴承运行48个小时后,要用润滑脂枪向轴承盖上的压注油杯注入增补润滑脂。

4不锈钢卸灰阀不许用输入管上的闸阀调节胃口,预防产气愤蚀。

5、不锈钢卸灰阀不宜低于30%设计流量下连续运转,假如   在该前提下运转,则应在出口装旁通管,且使流量抵达上述   小值以上。

6、常常检查不锈钢卸灰阀地脚螺栓的松地情况,不锈钢卸灰阀的壳体温度与入口温度是否一致,出口压力表的稳固情况和泵的振动情况。

7、留意不锈钢卸灰阀运行有无杂音,如发现导常状态时,应实时处理。

8、不锈钢卸灰阀停机:堵截电源。将不锈钢卸灰阀内液体放空,清洗且应活期把叶轮旋绕180度,以防止轴变形,直到设备   冷却为止。

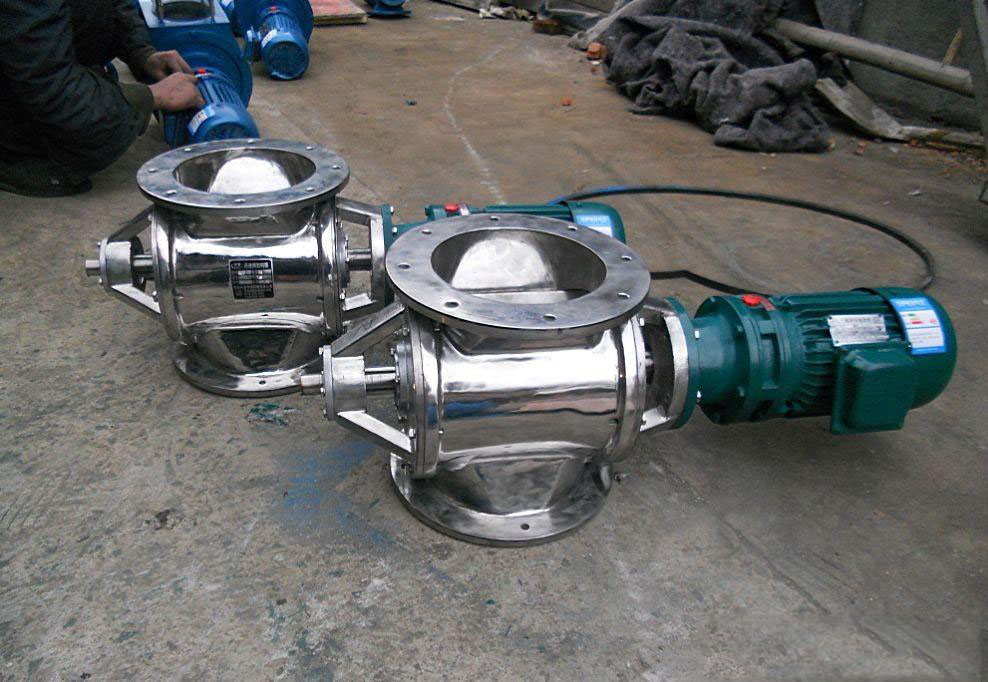

YJD系列卸料装置,又名电动卸灰阀(星型卸料器),它由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成。共有两个系列,60种规格。进出口法兰方形的为A型,圆形的为B型。

星型卸料器(星型卸灰阀)是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备,袋式除尘器及旋风除尘器出口都配有星型卸料器(或星型卸灰阀),将除尘器灰斗中粉尘及时排出又除尘系统的密闭。此卸料器适用于粉状物和颗粒状物料,为环保、冶金、化工 、粮食、食品、等工业部门广泛应用。

卸灰阀大致结构:星型卸料器阀体和叶轮可用钢板焊制,也可铸造。采用铸种造结构叶片好,叶片与传动轴钢型连接结构紧凑工作,轻便节能。

卸灰阀工作原理:星型卸料器工作时,粉尘靠重力落入,充满上面和侧面的星形叶片空格。叶片转子由电动机通过减速机转动轴带动,叶轮转到下部粉尘靠自重卸下。这种卸尘器一般都安装在除尘器灰斗下部,为连接处的严密不漏风,在回转卸料器的上部应经常保持(储存)   高度的粉尘。因为叶轮转动时,卸完粉尘后叶轮转上的那一面经常是没有粉尘的,所以容易使空气漏入。为了保持   高度的灰柱,而且不致卸空,   好在灰斗内装设料位信号设施,并与卸尘阀的电动机建立连锁。

卸灰阀结构特点:

1、结构紧凑,造型美观,使用方便。

2、运转平稳,噪音低。

3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大   。

4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)。

5、本产品采用00号减速机润滑脂,请定期检查,加油。

卸灰阀型号参数表:

A型外形安装尺寸表 (mm)
型号ABCEFMHhn-φ
YJD02型240200150650420122.5225128-9
YJD04型260230180758526140280158-11
YJD06型280250200778536150300158-11
YJD08型300270220798546160320188-11
YJD10型320290240880628170340188-13
YJD12型340310260900638180360188-13
YJD14型360330280920648190380208-17
YJD16型380350300960678200400208-17
YJD18型400370320980688220440228-17
YJD20型4203903401000698230460228-17
YJD26型4804504001150740260520248-17
YJD30型60052044011907553006002412-17

星型卸料器技术参数

型号

数据

名称

YJD

2

YJD

4

YJD

6

YJD

8

YJD

10

YJD

12

YJD

14

YJD

16

YJD

18

YJD

20

YJD

26

YJD

30

卸料量 L/r24681012141618202630
r/minZ型33 也可按用户要求订作
工作温度℃T≤80℃
物料粉状,颗粒状


型号Y801-4Y802-4Y90S-4Y90L-4Y100
L1-4
Y100
L1-4
KW0.550.751.11.52.23
r/min139014001430
重量537186101121141161181191221251301
