一、适用范围
XL-21系列低压动力配电柜用于交流50Hz,额定电压660V以下，1000KVA变压器以下的三相四线电力系统中作为宾馆、医院、港口、及厂矿企业配电，动力照明之用，电压380V，容盘为0.52-75kW电机的电控装置及照明之用。对于其他符号本动力配电箱的场合也可以使用。
产品具有线路方案员活、组合方便、应用性强、结构新颖等特点，外壳防护等级可达IP30。
产品符号:IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低庄成套开关设备和控制设备》
二、型号及含义
三、使用环境条件
1、海拔高度不超过2000米。
2、环境温度、周围空气温度不高于+4090，而在24小时周期内平均温度不高于+350C，周围空气温度不低于一，0090
3、空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在 高温度为+400C时不超过50%.在 低温度允
许有较高的相对温度，如+20℃以下时为90%，应考虑到由温度变化而可能偶然产生一般凝露。
4、用户有要求时可与制造厂协商解决。
四、结构特点

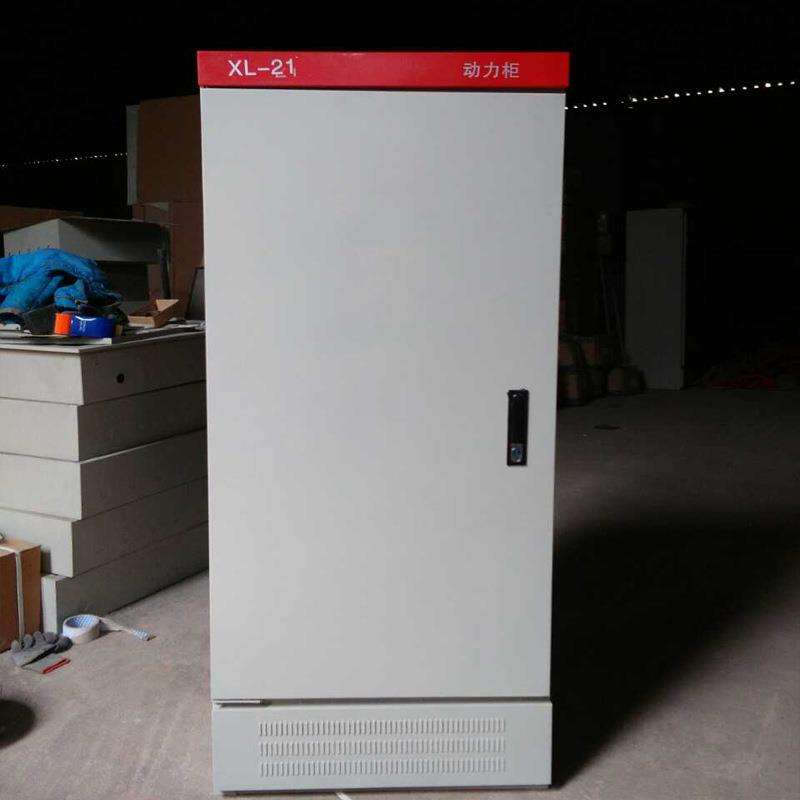

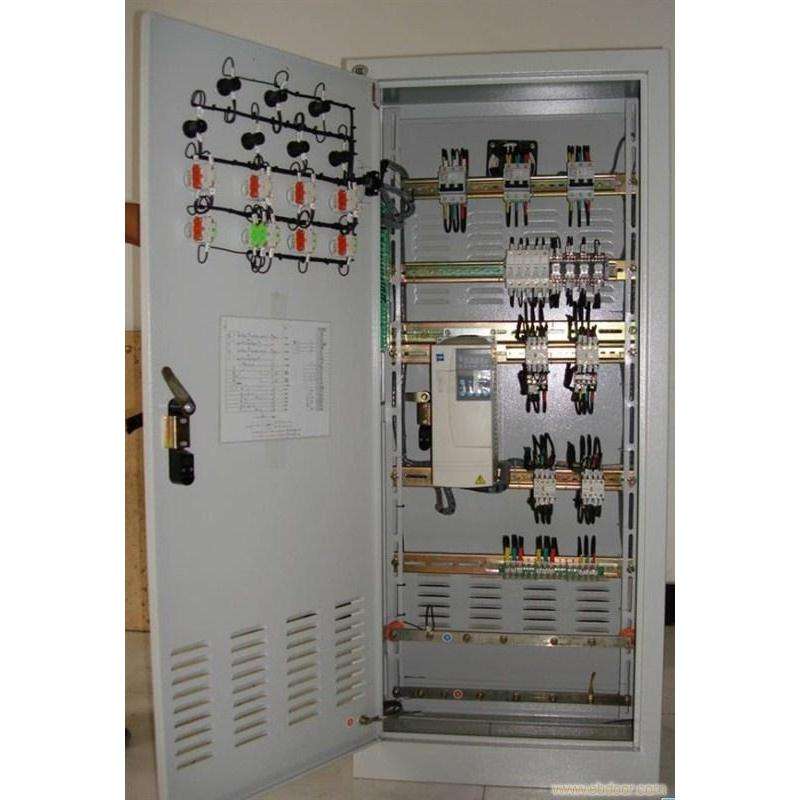

1、本装置采用落地式安装，可直接安装在变压器下方。柜体采用 钢板焊接或组装而成，刀开关操作手柄装于柜前右柱上，可以作为切换电源之用。动力配电箱前面装有一只电压表。指示汇流母线电压。动力配电箱前面有门，门打开后，动力配电箱内全部设备敞露，便于检修维护。本动力配电箱均采用国内自行设计的新型组件，具有结构紧凑.检修方便，线路方案可以员活组合等特点，动力配电箱装有断路器作为短路保护外，门前可装操作按钮。
2、操作方式：手动
3、安装方式：垂直安装
4、接线方式：固定接线
五、技术参数
六、安装与使用
1、动力配电箱检查合格后方可装箱运输。当产品送抵目的地后，首先检查箱是否完整。若动力配电箱不是立即安装使将产品存放在干燥清洁之处。
2、动力配电箱可按安装图进行安装，基础槽钢及螺钉由用户自备，如系电缆出线，则用户埋好基础槽及底脚螺栓外电缆沟。
3、动力配电箱经安装或检修后，在投入运行前 进行一系列项目的检查和试验。
(1)检查内部电器设备和线路是否符合原理图
(2)检查并操作开关数次，是否灵活、正常。
(3)检查并试验所有的表计及继电器动作是否准确。
七、订货须知
一次线路方案
(1)二次线路系统(原理图）；
(2)每只箱内所装电器设备详细规格及数 并坡写订货规范书；
(3)联拼箱的排列及组合图。
制造厂供货时提供的文件及附件
(1)送货清单。
(2)产品合格证。
(3)出厂检验报告。
(4)产品说明书
(5)一次系统图、控制原理图和二次接线图。
(6)柜门钥匙、操作手柄及合同规定的备品备件。
(7)主要元件的使用说明书。
